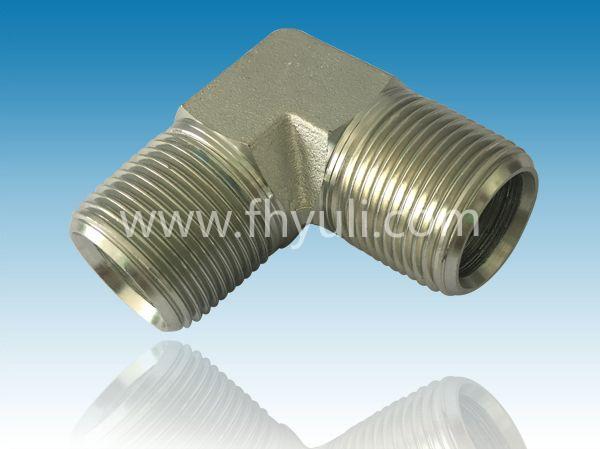

【產品名稱】 英制錐螺紋接頭 1T9-SP系列
【所屬分類】 英制螺紋接頭 【產品型號】 1T9-SP 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 1T9-SP |
| 材質： | 碳鋼 |
| 規格： | 90度接頭 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 英制螺紋 |
| 鏈接方式 | 螺紋 |
| PART NO | THREAD | DIMENSIONS | |||
| E | F | A | B | S1 | |
| 1T9-02SP | R1/8"X28 | R1/8"X28 | 21 | 21 | 11 |
| 1T9-02-04SP | R1/8"X28 | R1/4"X19 | 23.5 | 25.5 | 14 |
| 1T9-04SP | R1/4"X19 | R1/4"X19 | 25.5 | 25.5 | 14 |
| 1T9-04-06SP | R1/4"X19 | R3/8"X19 | 26.5 | 28.5 | 16 |
| 1T9-04-08SP | R1/4"X19 | R1/2"X14 | 30.5 | 36 | 22 |
| 1T9-06SP | R3/8"X19 | R3/8"X19 | 28.5 | 28.5 | 16 |
| 1T9-06-08SP | R3/8"X19 | R1/2"X14 | 32.5 | 36 | 22 |
| 1T9-08SP | R1/2"X14 | R1/2"X14 | 36 | 36 | 22 |
| 1T9-08-12SP | R1/2"X14 | R3/4"X14 | 39.5 | 43.5 | 27 |
| 1T9-12SP | R3/4"X14 | R3/4"X14 | 43.5 | 43.5 | 27 |
| 1T9-12-16SP | R3/4"X14 | R1"X14 | 48 | 50 | 33 |
| 1T9-16SP | R1"X11 | R1"X11 | 50 | 50 | 33 |
| 1T9-16-20SP | R1"X11 | R1.1/4"X11 | 56.5 | 57.5 | 41 |
| 1T9-20SP | R1.1/4"X11 | R1.1/4"X11 | 57.5 | 57.5 | 41 |
| 1T9-24SP | R1.1/2"X11 | R1.1/2"X11 | 62.5 | 62.5 | 48 |
| 1T9-32SP | R2"X11 | R2"X11 | 68 | 75 | 63 |
