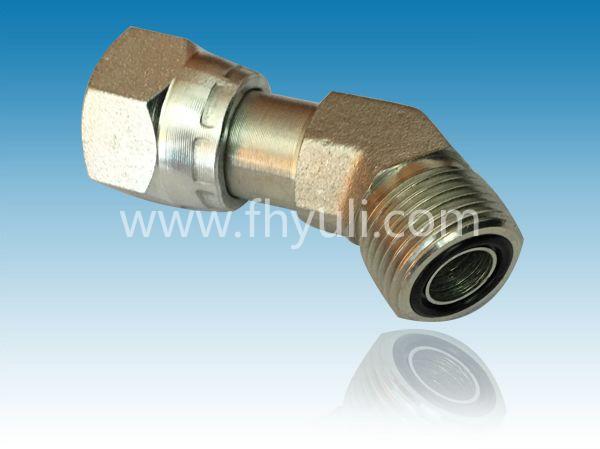

【產品名稱】 美制ORFS螺紋O型圈平面密封45°彎管接頭 FS6502系列
【所屬分類】 美制螺紋O型圈密封接頭 【產品型號】 FS6502 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
品牌：NJ
型號：FS6502
材質：碳鋼
規格：45度接頭
加工定制是
適用范圍：機械設備
螺紋類型直螺紋
鏈接方式螺紋
| PART NO SIZE | TUBE O.D. | A THREAD | B THREAD | A DRILL | B DRILL | L1 LGTH | L2 LGTH | C HEX | JJ FLATS |
| FS6502-04-04 | 1/4 | 9/16-18 | 9/16-18 | 0.172 | 0.165 | 0.63 | 0.99 | 0.687 | 0.562 |
| FS6502-06-06 | 3/8 | 11/16-16 | 11/16-16 | 0.264 | 0.264 | 0.74 | 1.12 | 0.812 | 0.75 |
| FS6502-08-08 | 1/2 | 13/16-16 | 13/16-16 | 0.378 | 0.358 | 0.8 | 1.49 | 0.938 | 0.75 |
| FS6502-10-10 | 5/8 | 1-14 | 1-14 | 0.484 | 0.453 | 0.92 | 1.53 | 1.125 | 1.062 |
| FS6502-12-12 | 3/4 | 1-3/16-12 | 1-3/16-12 | 0.609 | 0.547 | 1.02 | 1.73 | 1.375 | 1.188 |
| FS6502-16-16 | 1 | 1-7/16-12 | 1-7/16-12 | 0.811 | 0.783 | 1.18 | 1.87 | 1.625 | 1.438 |
| FS6502-20-20 | 1-1/4 | 1-11/16-12 | 1-11/16-12 | 1.024 | 1.024 | 1.26 | 1.98 | 1.875 | 1.625 |
